西林瓶真空衰減法包裝完整性試驗儀

　　規格：LEAKS

　　品牌：三泉中石

　　濟南三泉中石實驗儀器研發生產的LEAKS西林瓶真空衰減法包裝完整性試驗儀是一種新型的西林瓶包裝完整性試驗儀器，不同于負壓法和正壓法，真空衰減法可以對樣品進行無損傷泄漏檢測，也就是說經過此款儀器測試的樣品仍然可以繼續使用，避免了不必要的浪費。適用于檢測微小漏孔，也可以鑒別大漏孔樣品，并給出合格與不合格的判斷。儀器滿足ASTM F2338《使用真空衰變法無損檢驗包裝緊密性的標準試驗方法》、USP 1207等標準。

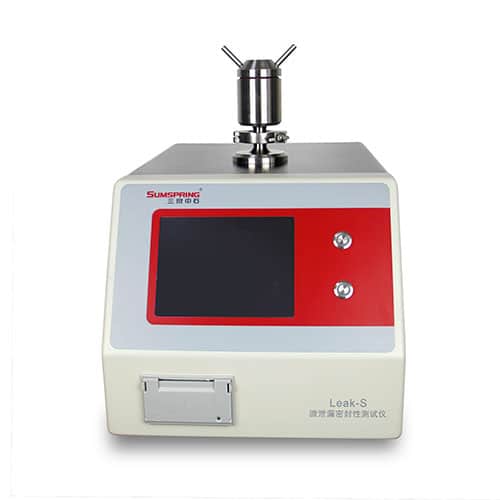

西林瓶真空衰減法包裝完整性試驗儀

　　一、常見的西林瓶密封性測試方法對比

　　1、正壓法：在被測物上打孔，向其中沖入氣體，并放入水中，通過觀察保壓過程中是否有氣泡冒出觀察是否有泄露點。

　　優點：成本低，行業接受度高;

　　缺點：破壞性測試;測試時間長，不具備可操作性;無法判斷微孔泄露;另外，每個試樣進行破壞性實驗，只能進行前期的研究用，不適用于產品出廠檢驗。

　　2、負壓法：將試樣放水中，抽真空后通過對測試物上有無氣泡冒出，或者真空還原后水汽是否進入測試物來判斷是否泄露。

　　優點：結果可見，使用廣泛，行業接受度高。

　　缺點：破壞性測試，容易受主觀因素影響;難以判斷微孔。如果遇到5um的微孔時，人員很難觀察到液體的滲入,從而產生誤判。而且經過此密封測試后樣品無法再次使用。

　　3、真空衰減法：將式樣放入標準測試腔，通過抽真空后壓力變化與標準樣壓力變化曲線重合性進行判斷。

　　優點：測試便捷快速，可溯源;可重復;無損檢測;人為因素小;靈敏度高;定量測試;更易檢測更小漏孔。

　　缺點：儀器成本高。

　　總結:雖然負壓法和正壓法成本低，但是對于試樣、產品都具有破壞性，而真空衰減法檢漏儀造價高，但是經過檢驗后并不會受到污染和破壞，而且還可正常使用。

　　二、真空衰減法測試原理

　　西林瓶真空衰減法包裝完整性試驗儀參考ASTM F2338標準要求，基于雙傳感技術，雙循環測試系統。具體測試過程，將微滲漏密封測試儀主機連接到一個特別設計用來容納需要被測物的測試腔內。儀器對測試腔進行抽真空，包裝物內外形成壓力差，在壓力的作用下包裝物內氣體通過漏孔擴散至測試腔內，雙傳感器技術檢測時間和壓力的變化關系，與標準值(建立的數學模型)進行比較，從而判斷試樣是否泄漏。

　　三、技術特征

　　1、針對不同檢測樣品可選配對應的測試腔，用戶可輕松更換，在滿足更多種類樣品的情況下，盡量減少用戶費用開支，使儀器具備要有較好的檢測適應性;

　　2、適用于檢測微小漏孔，也可以鑒別大漏孔樣品，并給出合格與不合格的判斷;

　　3、采用非破壞性檢測方法對成品包裝進行泄漏檢測，測試后樣品無損傷不影響正常使用，測試成本低;

　　4、測試結果非主觀性判斷，無需人工參與，保證數據準確性與客觀性;

　　5、儀器配備R232串口，支持?jǐn)?shù)據局域網傳輸，并具備ISP在線升級功能，滿足客戶個性化要求。

　　四、技術參數

　　真空度：0--100kPa

　　檢測孔徑精度：<5μm

　　設備操作：自帶HMI

　　內部壓力：常壓

　　測試系統：真空傳感器技術

　　真空來源：外接真空泵

　　測試腔：根據樣品定做

　　檢測原理：真空衰減法/無損檢測

　　主機尺寸：500mmX360mmX320mm(長寬高)

　　重 量：18Kg

　　環境溫度：20℃-30℃

　　相對濕度：≤80%,無凝露

　　工作電源：220V

　　五、滿足標準

　　ASTM F2338使用真空衰變法無損檢驗包裝緊密性的標準試驗方法

　　USP 1207
